Bildergalerie 1:

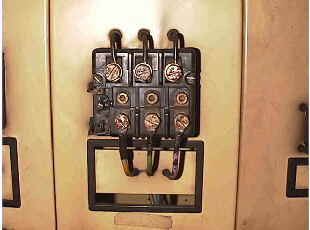

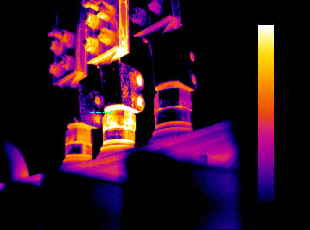

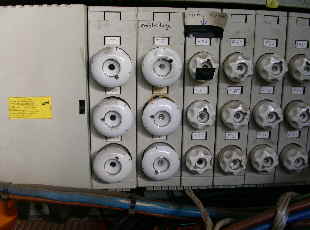

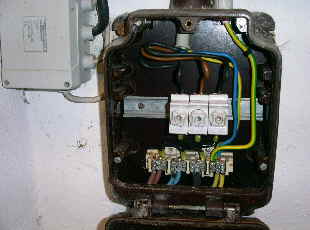

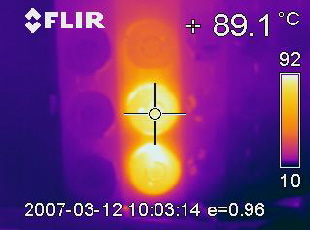

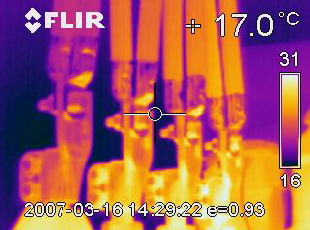

Die wohl häufigsten thermischen Mängel treten bei Schraubsicherungen auf... gelockerte Schraubverbindungen, Unsymmetrien, auch falsche Sicherungsgrößen sorgen für Temperaturerhöhungen

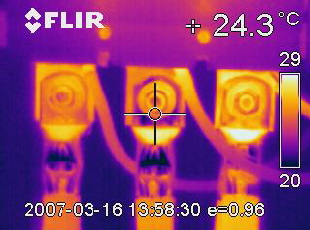

lässt sich mittels Thermographie ein Vergleich der drei Anschlüsse untereinander sehr gut durchführen
Auch an Stellen, wo der Berührungschutz nicht ausreichend ist und klassische Prüfmöglichkeiten versagen...
nur Thermographie ermöglicht hier überhaupt eine gewisse Beurteilung und Bewertung

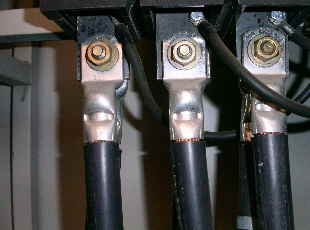

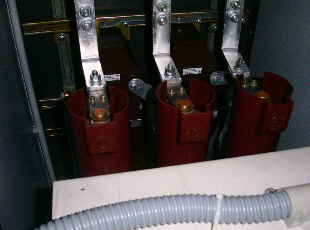

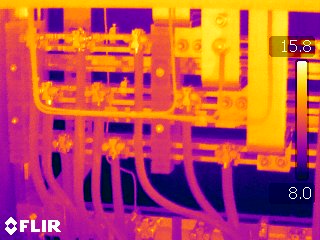

Bei Transformatoren, hier der niederspannungseitige Anschlussbereich, ist mit konventionellen Messgeräten überhaupt keine aussagekräftige Prüfung während des laufenden Betriebs möglich...
die Kamera zeigt auch hierbei keine Erwärmungen

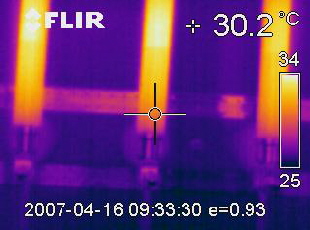

Das gleiche gilt selbstverständlich auch für den hochspannungseitigen Anschlussbereich...
die im laufenden Betrieb möglich ist

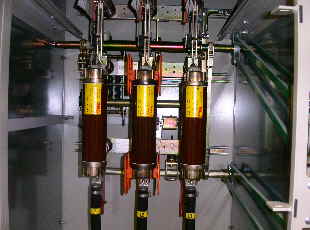

Und auch in der Mittelspannungsschaltanlage ist die Wärmebildtechnik die einzige Messmöglichkeit...
Schon auf dem Digitalbild ist eine starke Isolationsschädigung erkennbar... die sich auf dem IR Bild dann noch aussagekräftiger darstellt

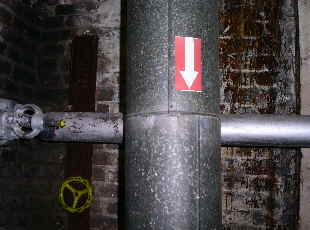

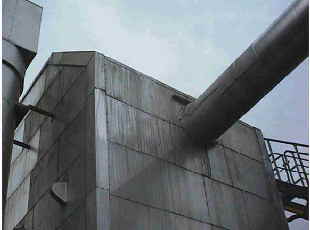

Diese Produktleitung in einer chemischen Fabrik...
weist eine mangelhafte Rohrisolierung und somit unnötige Wärmeverluste auf
NavUp

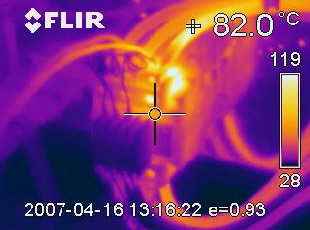

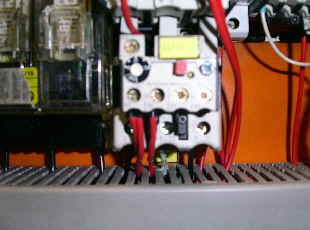

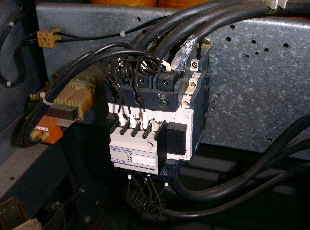

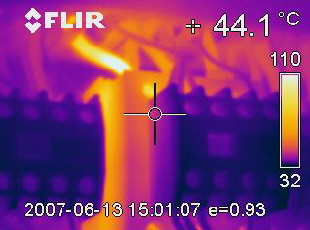

An diesem Schütz ist eine Anschlussleitung sehr stark erwärmt... 110°C schädigen definitiv die Kunststoffisolierung
Diese symmetrische Stromkreisabsicherung zeigt an L2 eine thermische Auffälligkeit...
vermutlich durch eine ungleichmäßige Belastung, oder durch eine Kontaktschwächung der Schraubsicherung selbst

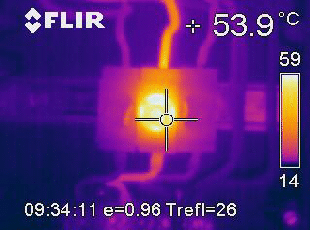

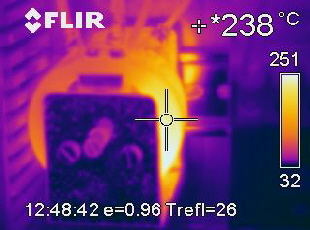

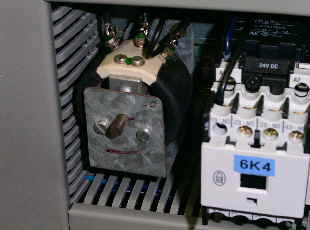

An diesem Drehpoti ist eine Temperatur jenseits des max. erlaubten vorhanden...
Schädigungen sind nicht nur im betroffenen, sondern auch schon in den benachbarten Betriebsmitteln vorhanden

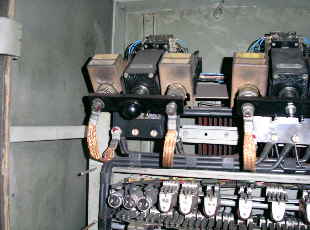

An diesem historischem Leistungsschütz...
ist der Stromfluss eindrucksvoll zu erkennen

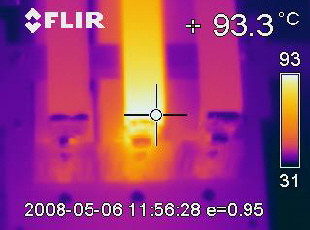

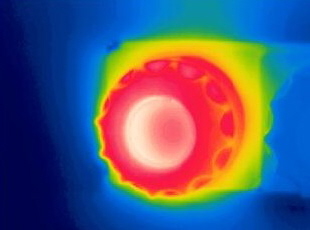

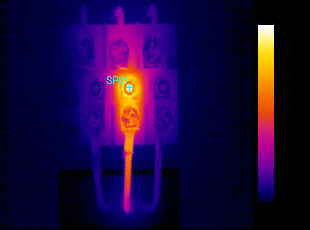

Das Thermographiebild dieser überhitzen Schraubsicherung ist diesmal in den sogenannten Regenbogenfarben dargestellt

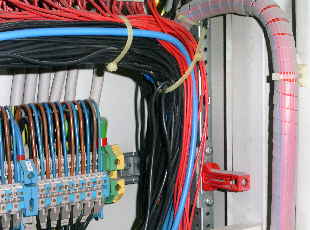

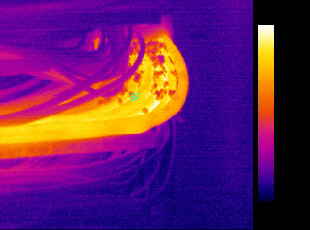

Diese Aderbündelung... kann Ursache für eine Anlagenstörung , einen Betriebsausfall sein

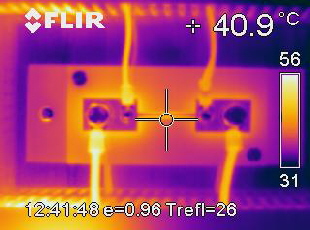

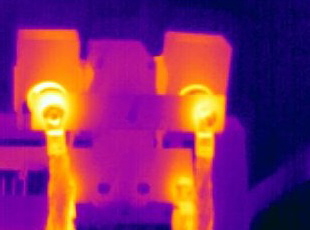

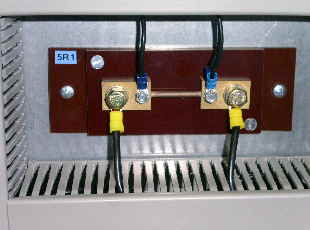

Am Shunt ist der linke Kabelschuh...
offensichtlich nicht mehr ausreichend gequetscht, der dadurch höhere Übergangswiderstand sorgt für eine Erwärmung
NavUp

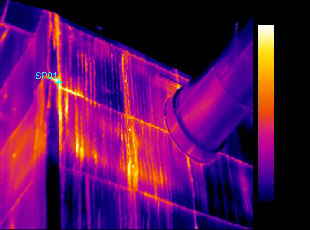

Gebäude- und Bauthermographie sind ein weiterer sinnvoller Anwendungsbereich...
auch hier sind Wärmebrücken direkt und einfach festzustellen

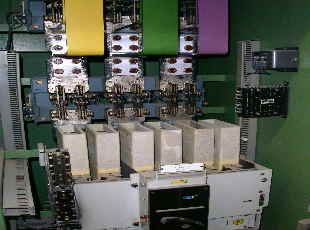

An diesen Schienenanschlüssen ist der drohende Anlagenausfall förmlich vorhersehbar...
die Verbindung muss dringend überprüft werden

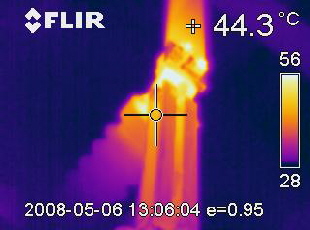

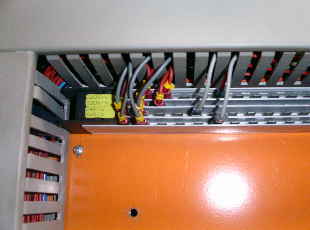

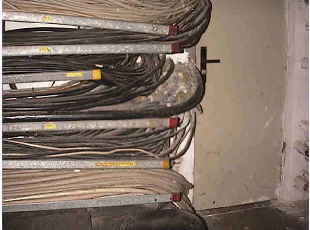

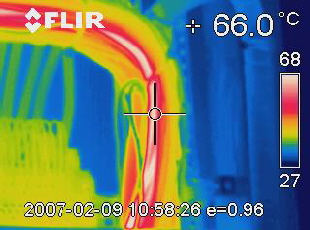

Wenn Leitungsbündel ihre Abwärme nicht fortführen können...
erwärmt sich die gesamte Trasse
Am mittleren Anschluss bedarf es keiner weiteren Erklärung...
hier liegt offensichtlich ein Schaden vor
praktisch optimal einsetzbar

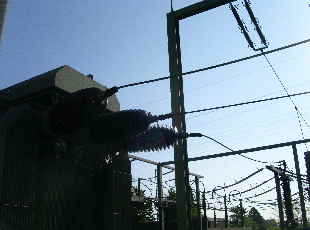

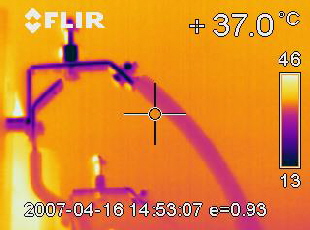

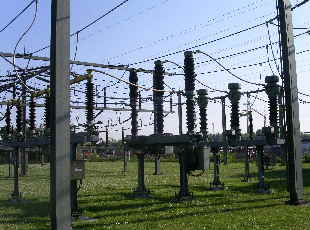

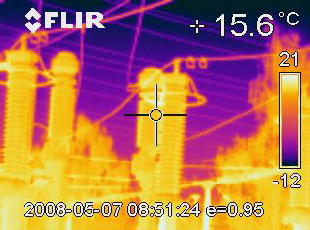

An Freiluftanlagen ist Thermographie...
auf eventuelle Auffälligkeiten hin überprüft

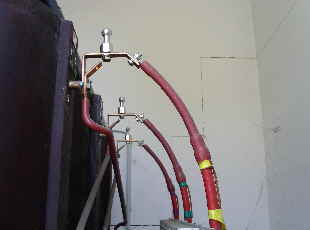

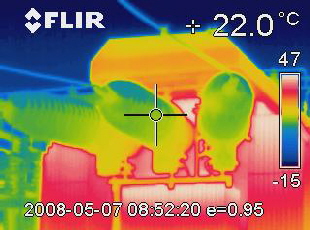

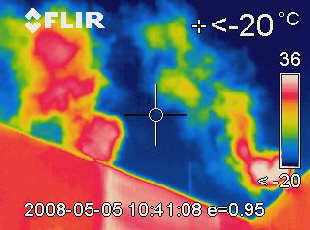

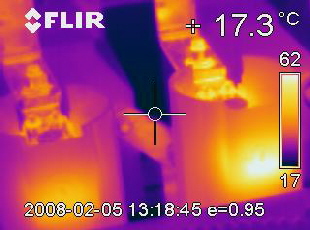

An diesem Transformator wurden die hochspannungsseitigen Leitungsanschlüsse...

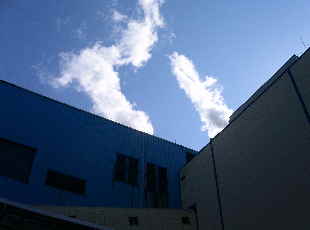

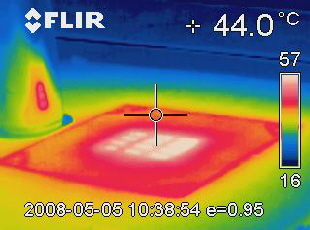

und zwar als über 50°C warmer Dampf

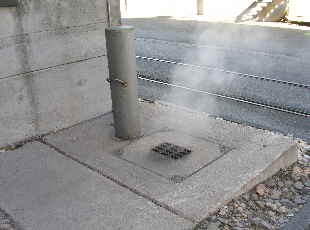

Energie die aus dem Gullideckel kommt...
NavUp

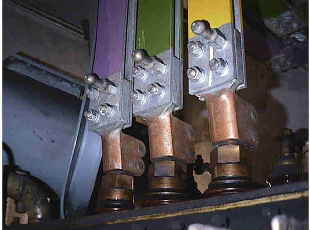

An diesem Stromschienensystem einer Mittelspannungsanlage ist an der Verbindung der beiden Schienen... eine thermische Auffälligkeit vorhanden, die dringend kontrolliert werden sollte

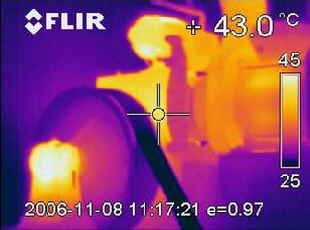

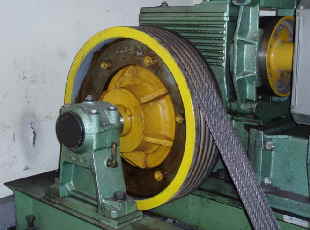

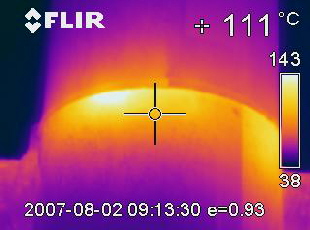

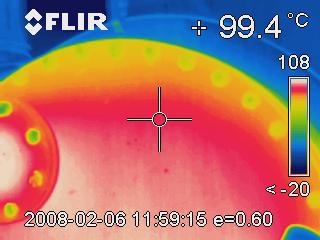

Bei der Treibscheibenlagerung... ist ganz offensichtlich ein Lagerschaden vorhanden
An der rechten Schraubsicherung ist eine Erwärmung... im Bereich der Schraubverbindung deutlich erkennbar

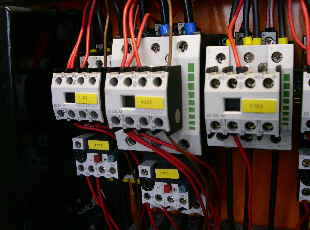

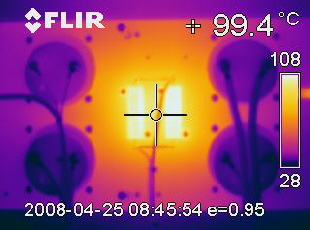

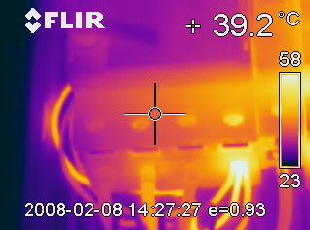

Einige elektrische Bauteile werden bau- und prinzipbedingt sehr warm...
solange ausreichender Abstand zu anderen Bauteilen gegeben ist, bestehen aber keine Bedenken gegen diese Temperaturen

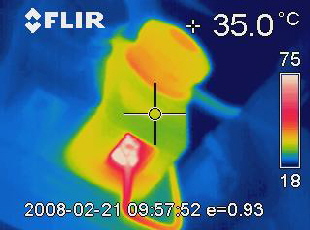

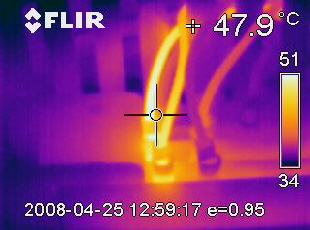

Eine Schwachstelle elektrischer Verbindungen sind Steckkontakte...
die häufig, aufgrund nachlassender Klemmkraft, zu Erwärmungen führen
An den Löschkammern des Leistungsschalters... ist eine ungleichmäßige Erwärmung erkennbar

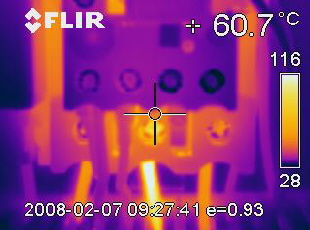

Auf dem Digitalbild ist bereits die verbrannte Isolierung der untersten Ader ersichtlich... das zugehörige Thermogramm bestätigt nochmals die Dringlichkeit einer Reparatur
NavUp
Aufgrund einer gelockerten Schraubverbindung am Neutralleiteranschluss... erwärmte sich dieser erwartungsgemäß sehr stark
Eine unverzügliche Reparatur erfordert die mittlere Verbindung der Anschlussschienen...
die Temperatur ist im Vergleich zu den anderen Anschlüssen definitiv zu hoch
Ein weiteres Bild vergeudeter Energie...
es wird Zeit auch über die Nutzung solcher Ressourcen nachzudenken
